具視覺特定I/O，實時控制和GPU計算的 Intel英特爾?第六代 Skylake機器視覺控制系統

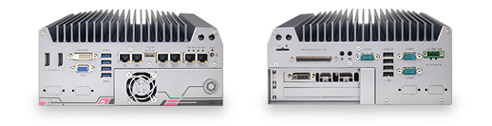

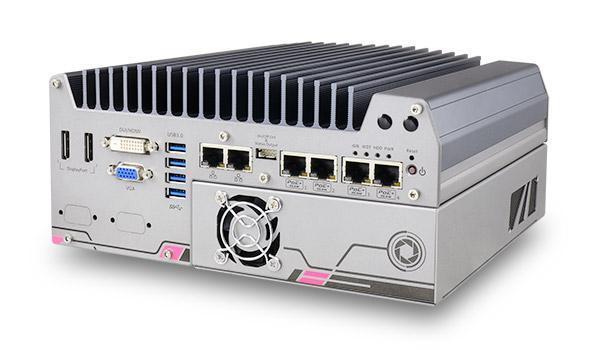

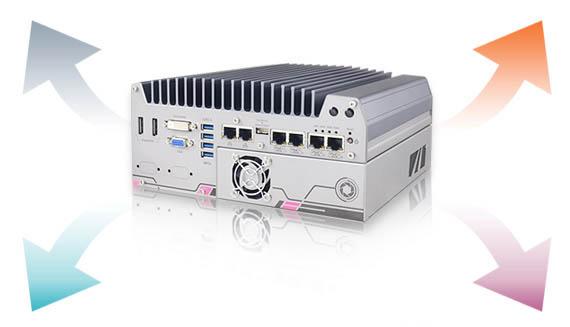

介紹這款強大的機器視覺工控機！Nuvis-5306RT集成了機器視覺系統所需的各種應用功能，包括出色的計算能力，內置攝像頭接口和實時視覺的I/O控制。
為了確保高質量圖像，視覺控制系統需要照明，照相機，執行器和傳感器設備之間的準確交互；Nuvis-5306RT集成了LED照明控制器，攝像機觸發器，編碼器輸入，PWM 輸出和數字I/O，用于連接和控制所有視覺設備。所有視覺的I/O，均基于Neousys宸曜的MCU架構，包含DTIO/NuMCU固件（存儲器內驅動程序）進行管理，以確保準確度達微秒級的實時I/O控制。
計算能力是機器視覺系統的另一個關鍵要求。除了英特爾?第六代酷睿?i7/i5處理器帶來的高性能外，Nuvis-5306RT機器視覺工控機還支持 NVIDIA? 75W GPU，得以開發GPU加速視覺庫或深度學習視覺軟件。結合內置的PoE+和USB 3.0接口以及CameraLink和CoaXPress的可擴展性，Nuvis-5306RT是款為智能工廠而生的機器視覺系統。
|
為機器視覺集成的I/O |
支持GPU加速機器視覺 |
|
 |
 |
|
|

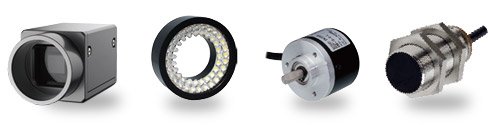

支持機器視覺的所有外圍周邊應用 ●?CC/CV 照明控制器(1A/24V) ●?12V 相機觸發輸出 ●?正交編碼器輸入 ●?PWM 輸出 ● 隔離的 DI/DO |

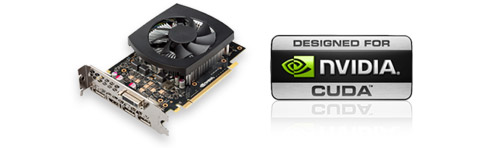

特別為NVIDIA 75W GPU設計 ●?20x FLOPS v.s.處理器? ●?可靠的7/24操作與GPU滿負載 開啟智能機器視覺的新篇章 ●?GPU加速的機器視覺庫? ●?深度學習機器視覺軟件 |
|
DTIO V2和NuMCU實時I/O控制 |
多功能相機接口 |
|
 |
 |
|
|

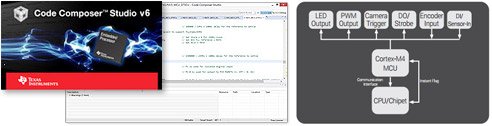

DTIO V2 ●?基于時間/位置的觸發器 ●?確定 10 us 響應延遲 NuMCU微控制器 ●?用于用戶定義的MCU F/W ●?使用TI CCS開發MCU微控制器代碼 |

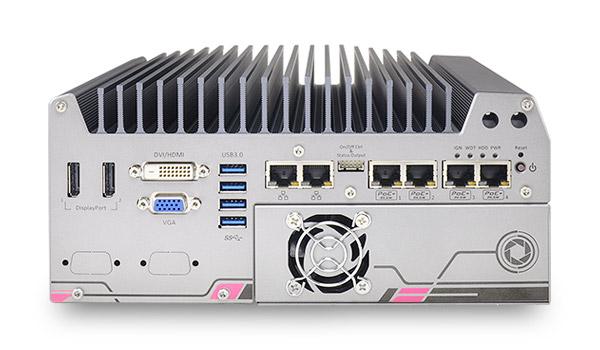

集成攝像頭接口 ●?4個802.3at PoE +端口和2個GigE端口 ●?具有1000 MB/s帶寬的4個UB3端口 Cassette擴展界面 ●?CameraLink ●?CoaXPress ●?10G以太網 |
| 系統內核 | |
| 控制器 | 采用第六代英特爾? 酷睿? LGA1151 CPU - 英特爾? 酷睿? i7-6700 (8M Cache,3.4/ 4.0 GHz, 65W TDP) - 英特爾? 酷睿? i5-6500 (6M Cache, 3.2/ 3.6 GHz, 65W TDP) - 英特爾? 酷睿? i7-6700TE (8M Cache, 2.4/ 3.4 GHz, 35W TDP) - 英特爾? 酷睿? i5-6500TE(6M Cache, 2.3/ 3.3 GHz, 35W TDP) |
| 芯片組 | 英特爾? Q170 平臺控制器芯片 |
| 圖像 | 集成英特爾? HD 530圖像控制器 |
| 內存 | 2個SODIMM插槽，可支持高達 32 GB DDR4-2133 SDRAM |
| AMT | 支持 AMT 11.0 |
| TPM | 支持 TPM 1.2 |
| 機器視覺用I/O | |
| LED光源控制器 | 4通道的LED光源控制器輸出，支持 - 恒流模式(每通道可支持高達2 A，100kHz調光控制) - 恒壓模式(24伏直流，100 kHz調光控制) |
| 相機觸發 | 4通道相機觸發輸出 (12V 直流輸出) |
| 編碼器輸入 | 1通道正交編碼器輸入(A/B/Z) |
| 隔離數字輸出 | 4通道隔離高速數字輸出 (< 2 us 過渡時間，供觸發/PWM使用) 4通道隔離高電流數字輸出 (額定電流高達500mA) |
| 隔離數字輸入 | 8通道隔離高速數字輸入(< 2 us 過渡時間) |
| 實時I/O控制 | 宸曜微控制器 MCU技術，透過 DTIO V2和 NuMCU實現實時 I/O控制 |
| 通用接口 | |
| 以太網 | 6個采用英特爾? I219 和 5x I210千兆以太網口 |
| PoE+ | 網口3-6支持高達總計80W的IEEE 802.3at供電 |
| USB 3.0 | 4個USB 3.0接口，通過XHCI控制器提供，總帶寬1000 MB/s |
| USB 2.0 | 4個USB2.0 接口 |
| Video Port | 1x stacked VGA + DVI-D connector 2x DisplayPort connectors, supporting 4K2K resolution |
| 顯示接口 | 堆疊式接插件，提供VGA + DVI-D接口 2路DisplayPort接口，可支持高達4K2K分辨率 |

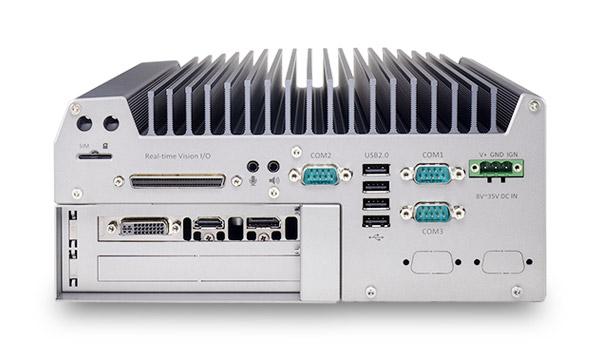

| 串口 | 2個RS-232/422/485串口(COM1 & COM3)，可由BIOS設置 |
| 音頻接口 | 1路麥克風輸入和1路揚聲器輸出 |
| 存儲接口 | |
| SATA硬盤 | 2內置2個SATA口，可接 2.5"硬盤/固態盤，支持 RAID 0/1 |
| mSATA | 1個全長 mSATA 口 (與mini-PCIe共用接插件) |
| 擴展總線 | |

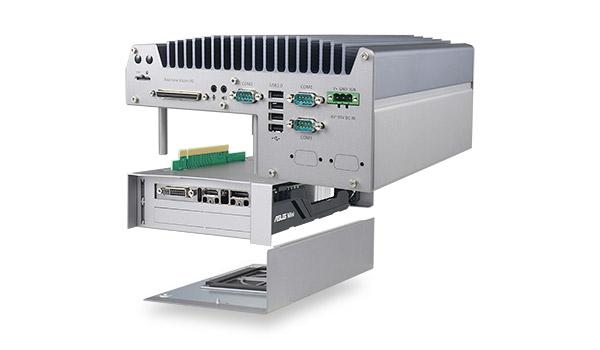

| PCI/PCI Express | 通過擴展盒提供1個3代的 PCIe x16 插槽，可支持 - 75W NVIDIA? GPU 卡 - COTS CameraLink 和 CoaXPress 相機接口卡 |
| Mini PCI-E | 內置 1個mini PCIe插槽，提供前面板插拔的SIM卡槽 內置1個mini PCIe插槽，提供內部插拔的SIM卡槽(與mSATA共用接插件) |
| 電源 | |
| 直流輸入 | 1個3芯插拔式端子排，供8-35V 直流輸入 |
| 遠端開關機和狀態輸出 | 1個10芯 (2x5)接插件，提供遠程開關機控制和狀態輸出 |
| 機械規格 | |
| 尺寸 | 240 毫米 (寬) x 225 毫米 (深) x 111 毫米 (高) |
| 重量 | 4.5 kg (包含CPU, 內存和硬盤) |
| 安裝方式 | 通過安裝支架壁掛安裝（標配）或壁掛式安裝（選配） |
| 環境指標 | |
| 工作溫度 | 采用i7-6700TE, i5-6500TE (35W TDP) -25℃ ~ 60℃ ** 采用i7-6700, i5-6500 (65W TDP) -25℃ ~ 60℃ **/*** (配置為 35W CPU模式) -25℃ ~ 50℃ **/*** (配置為 65W CPU模式) |
| 存儲溫度 | -40°C ~ 85°C |
| 濕度 | 10%~90% , 無凝露 |
| 振動 | 運行狀態, 5 Grms, 5-500 Hz, 3 軸(采用固態硬盤SSD，參照IEC60068-2-64) |
| 沖擊 | 運行狀態, 50 Grms, 半正弦曲線11毫秒時長(采用固態硬盤SSD，參照 IEC60068-2-27) |
| EMC | CE/FCC A類, 測試標準采用 EN 55022, EN55032 和 EN 55024 |
** 想要在65W CPU配置下運行i7-6700，工作溫度不可高達50℃，且如果長時間持續負載運行可能出現熱節流。用戶可以在BIOS中設置CPU功率限制，以獲得更高的操作溫度。
***想要在零下溫度運行，需要寬溫硬盤或固態硬盤。
| Nuvis-5306RT-DTIO | 第六代Intel英特爾? Skylake機器視覺控制系統，集成視覺用的I/O，通過DTIO V2實現實時I/O控制及GPU計算 |
| Nuvis-5306RT-NuMCU | 第六代Intel英特爾? Skylake機器視覺控制系統，集成視覺用的I/O，通過NuMCU實現實時I/O控制及GPU計算 |
可選配件
20V, 160W 交流/直流電源適配器
