半19"寬強固型無風扇計算平臺,支持英特爾? 至強? E系列或第八/第九代酷睿? CPU,通過M12連接器連接
SEMIL-1300系列是一款強固型無風扇計算平臺,配備了強固的M12 I/O接口和標準的2U 19"半機架機箱設計。SEMIL-1300搭載了英特爾?至強?E系列或第八/第九代酷睿?CPU及工作站級英特爾? C246芯片組,高則可支持64 GB DDR4 ECC/非ECC內存,并提供靈活多樣的安裝方式,客戶可以選擇壁掛安裝或機架安裝,若選擇機架安裝,多則可并排安裝2臺SEMIL。

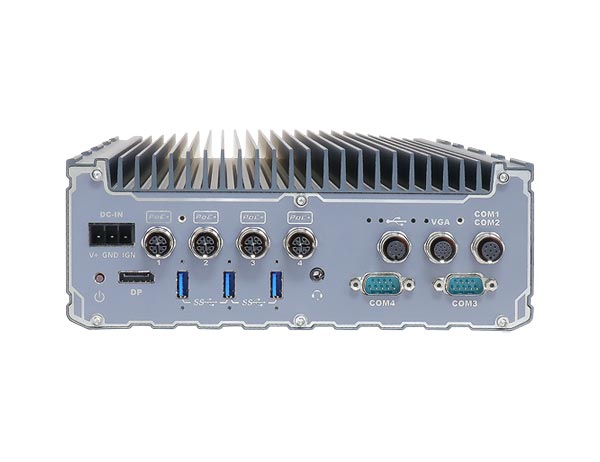

SEMIL-1300采用了宸曜先進的被動散熱設計,能夠在-40℃至70℃寬溫范圍內無風扇穩定運行。SEMIL-1300配備了豐富的I/O接口,接口采用M12連接器連接,不僅可確保線纜連接的強固性,也是一種市售的具備高性價比的選擇。同時,SEMIL-1300也能夠通過鎖緊螺絲對I/O接口進行鎖緊,以確保在沖擊和振動環境下的強固連接性。SEMIL-1300支持4個802.3at PoE+千兆以太網口,每個網口可為連接的網絡相機(IP Camera)或千兆以太網相機等設備提供25W電能。SEMIL-1300在設計時就考慮到了對4G/5G和WiFi5/ WiFi6無線連接的支持,并支持8~48V寬范圍直流輸入,內置點火信號電源控制,且通過了EN 50155鐵道車載認證,十分適用于車載應用。
值得一提的是,SEMIL-1311J還配備了宸曜先進的基于電容的不間斷備用電源模塊,可提供2500瓦-秒的存儲能量,在意外斷電的情況下延長系統工作時間并確保系統安全關機。基于電容的不間斷備用電源模塊是數據保護和電源不穩定的應用環境下的理想解決方案。結合了標準的半機架設計,真正的寬溫運行能力,抗沖擊和耐振動及防斷電的特性,宸曜SEMIL-1300系列是需要部署超強固的計算平臺應用的理想可靠解決方案。
SEMIL-1301 | SEMIL-1311J | |
系統內核 | ||
控制器 | 采用英特爾? 至強? E系列或第八/第九代CPU (LGA1151插槽) | |
-至強? E 2278GE (8C/16T) / 2278GEL (8C/16T) / 2176G (6C/12T) | ||
- i7-9700E, i7-9700TE, i7-8700, i7-8700T | ||
- i5-9500E, i5-9500TE, i5-8500, i5-8500T | ||
- i3-9100E, i3-9100TE, i3-8100, i3-8100T | ||
芯片組 | 英特爾? C246 平臺控制器芯片 | |
圖像 | 集成英特爾? UHD 630圖形控制器 | |
內存 | 2個SODIMM插槽,高則可支持64 GB DDR4-2666/ 2400 SDRAM | |
AMT | 支持?AMT 12.0 | |
TPM | 支持 TPM 2.0 | |
面板接口 | ||
PoE+ | 1個支持IEEE 802.3at PoE+供電的千兆以太網口,可提供25.5W功率,芯片采用英特爾? I219 ,通過M12 X編碼連接器連接 | |
3個支持IEEE 802.3at PoE+供電的千兆以太網口,可提供25.5W功率,芯片采用英特爾? I210,通過M12 X編碼連接器連接 | ||
萬兆以太網端口(選配) | 可選配:1個萬兆以太網端口,芯片采用英特爾? X550AT控制器,通過M12 X編碼連接器連接** | |
本地顯示接口 | 1個VGA(通過M12 A編碼連接器連接),高則可支持1920 x 1200分辨率 | |
1個DisplayPort端口,高則可支持4096 x 2304分辨率 | ||
串口 | 2個3線RS-232串口COM1 & COM2(通過M12 A編碼連接器連接) | |
1個RS-232/ 422/ 485串口(COM3, DB9),可由BIOS設置 | ||
1個RS-232串口(COM4, DB9) | ||
USB | 3x USB 3.1 Gen1 | |
2x USB 2.0 (通過M12 A編碼連接器連接) | ||
1x USB 2.0 (內置) | ||
音頻接口 | 1個3.5 mm麥克風輸入和揚聲器輸出 | |
存儲接口 | ||
SATA硬盤 | 2個內部SATA端口,用于安裝 2.5" 硬盤/固態盤,支持RAID 0/ 1 | |
mSATA | 2個全長的mSATA端口 (與mini-PCIe共用接插件) | |
M.2 | 1個M.2 2280 M key插槽(PCIe Gen3 x4),支持NVMe SSD或英特爾? Optane? 快取技術 |
SEMIL-1301 | SEMIL-1311J | |
Expansion Bus | ||
擴展總線 | 2個全長的mini PCI Express 插槽(與mSATA共用接插件) | |
1個M.2 3042/ 3052 B key插槽,可支持選配的M.2 4G/ 5G模塊 | ||
1個M.2 2242/ 2252 E key插槽,可支持選配的WiFi模塊 | ||
電源 | ||
直流輸入 | 8~48V直流輸入 | |
點火信號電源控制 | 內置點火信號電源控制 | |
基于電容的備用電源模塊 | ||
電容量 | - | 2500 瓦-秒 |
機械規格 | ||
尺寸 | 220毫米(寬)x 310毫米(深)x 86.5毫米(高)(該尺寸不包含機架) | |
重量 | 5.8 kg | 6 kg |
安裝方式 | 機架安裝和壁掛安裝 | |
環境指標 | ||
工作溫度 | 采用35W CPU | |
-40°C ~ 70°C **** | ||
采用>= 65W CPU | ||
-40°C ~ 70°C ***/ **** (配置為 35W TDP mode) | ||
-40°C ~ 50°C ***/ **** (配置為 65W TDP mode) | ||
存儲溫度 | -40°C ~85°C | |
濕度 | 10%~90%, 無凝露 | |
振動 | MIL-STD-810G, Method 514.7, Category 4 | |
沖擊 | MIL-STD-810G, Method 516.7, Procedure I | |
EMC | EN-50155, CE/FCC Class A類,測試標準參照EN 55032 & EN 55035 |
SEMIL-1301 | 半19"寬強固型無風扇計算平臺,支持英特爾? 至強? E系列或第八/第九代酷睿? CPU,通過M12連接器連接 |
SEMIL-1311J | 半19"寬強固型無風扇計算平臺,支持英特爾? 至強? E系列或第八/第九代酷睿? CPU,通過M12連接器連接,配備基于電容的備用電源模塊 |
可選配件 | |
連接板 | 兩臺SEMIL組合連接板 |
M12電纜套件 | 4個PoE+, VGA, 2個USB2.0 (通過Y型電纜連接), 2個COM(通過Y型電纜連接) 及直流電源線 |
PA-160W-OW | 160W 交流/ 直流電源適配器 20V/8A;18AWG/120cm;接線端子排,運行溫度:-30℃至70 ℃ |
PA-120W-OW | 120W 交流/ 直流電源適配器 20V/6A; 18AWG/120cm;接線端子排,運行溫度: -30℃至70℃ |
