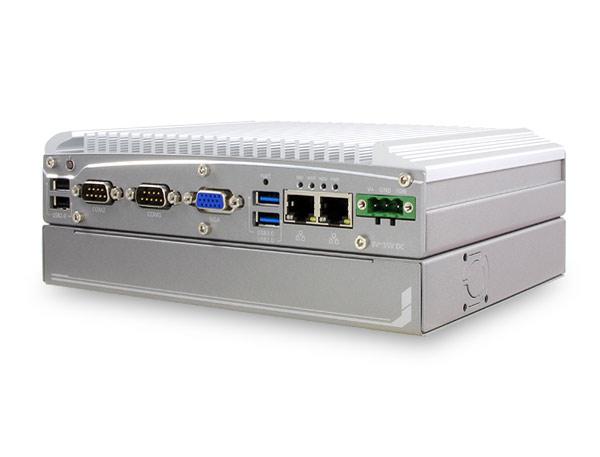

帶擴展槽的 Intel英特爾? Celeron賽揚? Bay Trail J1900 無風扇電腦
Nuvo-2500系列產品是采用 Intel英特爾? Celeron賽揚? Bay Trail處理器的通用無風扇電腦平臺。得力于4核Bay Trail處理器，Nuvo-2500在保持低功板的同時提供了出眾的計算性能，性能/功耗比遠高于它的前輩產品。Nuvo-2500提供兩個獨立顯示接口，兩個存儲接口便于客戶將系統和數據分開存儲，2個千兆以太網口，4個串口和4個USB接口。
雖然提供了1個PCI或PCIe擴展槽，Nuvo-2500的尺寸仍然很小巧。機械尺寸僅205毫米(寬)x146毫米(深)x76毫米(高)。擴展槽采用宸曜設計，該設計可以避免外插擴展卡的發熱量對系統的影響，因此Nuvo-2500既小巧，又可以擴展。
Nuvo-2500提供了一個mini PCIe插槽和一個USIM卡插槽，這樣就可以支持各種無線通信技術，比如3G，LTE，WiFi以及藍牙。不只如此，Nuvo-2500還可以選配輔助I/O，包含4個隔離數字量輸入、8個隔離數字量輸出、6個脈寬調制(PWM)輸出、1個編碼盤輸入和2個ADC。這些輔助I/O功能可以方便地對各種不同的馬達進行脈寬控制和速度控制。Nuvo-2500可以方便地對各種外設進行控制，同時也可以方便地進行云互聯。
小巧同時可擴展

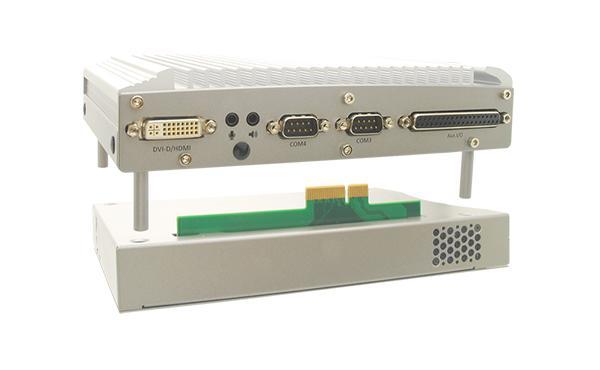

Nuvo-2500提供了1個宸曜設計的卡式PCI或PCIe擴展槽。該設計使得擴槽卡的安裝變得非常便利。該技術還包含了三級散熱管理。第1級是將卡槽和系統隔離，以減少外插卡對系統的散熱影響；針對不同的板卡我們可以設計專用導熱機構來把插卡的熱量導到機殼上；如果插卡的發熱量非常大，我們還可以提供選配的智能風扇，來把卡槽內的熱量快速排到系統外部。采用宸曜科技的擴展槽設計，Nuvo-2500的尺寸是205毫米(寬)x146毫米(深)x76毫米(高)。Nuvo-2500是可以市面上提供1個擴展槽的無風扇Bay Trail系統中體積小巧，同時兼顧了小巧的尺寸和擴展性。
智能交通 + 自動化
幾乎在所有的工業應用中都要用到隔離的數字量輸入和輸出。對于這類的應用，通常需要外插一張隔離DIO卡，占掉一個擴展槽的位置。Nuvo-2500選配的輔助I/O不只提供了隔離數字量輸入和輸出，還同時提供了其它自動化所需的功能，比如脈寬調制(PWM)輸出、編碼盤輸入以及模擬量輸入(ADC)。利害這些輔助I/O功能，Nuvo-2500可以控制伺服電機、步進電機和直流電機。輔助I/O設計成板載，擴展槽可以留作外接專用通訊卡或現場總線卡。通過mini PCIe插槽配合USIM卡槽，Nuvo-2500可以方便地?cái)U(kuò)展無線通訊功能，這樣Nuvo-2500在控制外部設備的同時，還可以方便地進行云互聯，構成智能制造的一個組成部分。
| 系統內核 | |
| 處理器 | Intel? Celeron? Bay Trail J1900四核處理器(2.42GHz, 2M緩存) |
| 顯示 | 集成的Intel? HD顯示 |
| 內存 | 1個204芯SO-DIMM插槽，支持高達8GB DDR3L 1333MHz SDRAM |

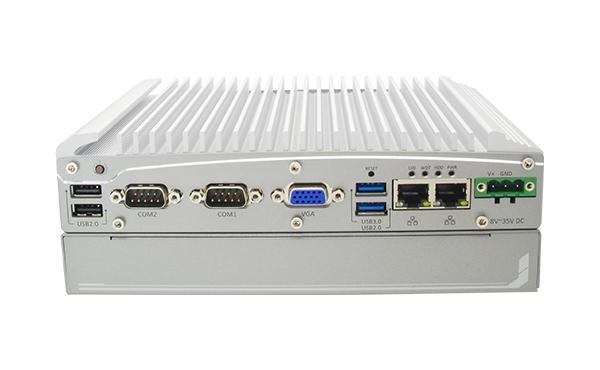

| 前面板接口 | |
| 以太網 | 2個千兆以太網接口，網絡芯片采用Intel? I210 |
| 顯示接口 | 1個DB-15的RGB接口，可支持高達 2560 x 1600分辨率 |
| 串口 | 2個軟件可編程設置的RS-232/422/485(COM1 & COM2) |
| USB | 1個USB 3.0口和3個USB 2.0口 |
| 電源輸入 | 1個3芯可插拔端子供直流輸入 |

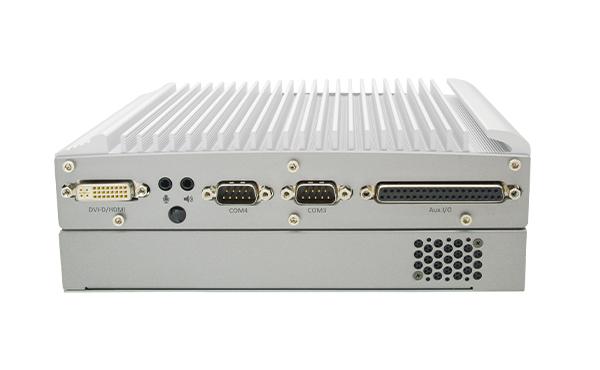

| 后面板接口 | |
| 顯示端口 | 1個DVI-I接口，包含DVI-D輸出，支持高達2560 x 1600分辨率 |
| 音頻接口 | 1個麥克輸入，1個揚聲器輸出 |
| 串口 | 2個RS-232 (COM3 & COM4) |
| 輔助I/O接口 | 1個DB-37接口(母頭) 可選配：4路DI及8路DO，6個脈寬調制(PWM)，1路編碼盤輸入和2路ADC |
| 存儲接口 | |
| SATA硬盤 | 1x Internal SATA port for 2.5" HDD/SSD installation |
| mSATA | 內置1個半尺寸mSATA接口(SATA + USB) |
| 擴展總線 | |
| Mini PCI-E | 1個全尺寸mini PCI Express插槽，提供USIM插槽(PCIe + USB) |
| PCIe | 通過卡槽提供1個PCIe x4插槽(Nuvo-2500E) |
| PCI | 通過卡槽提供1個PCI插槽(Nuvo-2500P) |
| 供電 | |
| 直流輸入 | 8~35V直流輸入 |
| 機械規格 | |
| 尺寸 | 205毫米(寬) x 146毫米(深) x 76毫米(高) |
| 重量 | 2.3 Kg (含1個2.5"硬盤及DDR3 SO-DIMM內存) |
| 安裝 | 壁掛安裝(標配) 導軌安裝(選配) |
| 環境指標 | |
| 運行溫度 | -25°C~70°C 采用SSD，CPU滿負載*/** -10°C~50°C 采用標準HDD，CPU滿負載*/** |
| 存儲溫度 | -40°C ~ 85°C |
| 濕度 | 10%~90%，無凝露 |
| 振動 | 運行狀態，5 Grms, 5-500 Hz, 3軸(采用SSD，測試標準采用IEC60068-2-64) |
| 沖擊 | 運行狀態，50 Grms，半正弦曲線，11毫秒時長(采用SSD，測試標準采用IEC60068-2-27) |
| EMC | CE/FCC Class A, 測試標準采用EN 55022及EN 55024 |
*CPU滿負載采用Passmark? BurnInTest? v7.0.想了解更詳細的測試條件，請聯絡宸躍智能科技。
**想要在零下溫度運行，需要寬溫硬盤或固態盤(SSD)。
| Nuvo-2500P | Intel英特爾? Celeron賽揚? Bay Trail J1900無風扇控制器，含1個宸曜設計卡槽式PCI擴展槽 |
| Nuvo-2500E | Intel英特爾? Celeron賽揚? Bay Trail J1900無風扇控制器，含1個宸曜設計卡槽式PCIe x4擴展槽 |
| Nuvo-2500E-PoE4+ | Intel英特爾? Celeron賽揚? Bay Trail J1900無風扇控制器，含宸曜4口PoE卡(PCIe-PoE4+)及導熱機構 |
| Nuvo-2500E-USB340 | Intel英特爾? Celeron賽揚? Bay Trail J1900無風扇控制器，含宸曜4口USB 3.0卡(PCIe-USB340)及導熱機構 |
附件/選配件
60W電源，12V 5A直流輸出
選配件：導軌安裝件
選配件：?jiǎn)纹瑱C(jī)控制的輔助I/O(請電話垂詢供貨時間)
