第六代 Intel英特爾? Skylake酷睿? i7/i5/i3 無風扇工控機，提供個千兆網，卡式擴展盒及支持 MezIO?擴展模塊
產品介紹
宸曜科技無風扇嵌入式工控機：Nuvo-5000系列。它具有可靠性能及適用性。它支持插槽式第六代 Intel英特爾? Skylake酷睿?中央處理器，有大量CPU可供選擇，從 Celeron賽揚?到酷睿? i7各種等級的處理器，可供客戶按照需求選擇。盡管提供了如此優異的計算能力，Nuvo-5000系列工控機仍能保持寬溫工作范圍：-25°C到70°C。
Nuvo-5000工控機為各類應用提供了大量的功能接口，包括千兆以太網、USB3/USB2接口、串口以及VGA/DVI/DP獨立三顯示輸出。如果這些還不能滿足您的需求，宸曜科技卡式擴展盒可以提供方便的 I/O 擴展能力，方便您插入市售的各種 PCIe/PCI卡。
Nuvo-5000還支持宸曜科技的 MezIO?擴展模塊。MezIO?擴展模塊專為嵌入式系統設計，提供了高性價比、高可靠的 I/O 擴展能力。通過安裝 MezIO?擴展模塊，Nuvo-5000工控機可以為各類垂直行業用戶提供更多應用導向的功能。
集成了第六代 Intel英特爾?Skylake CPU, 擴展盒及 MezIO?擴展模塊，Nuvo-5000系列無風扇工控機是一個可擴展各類接口的強大的工控平臺。Nuvo-5000系列工控機可以滿足您對嵌入式工控平臺的各類需求。
| 系統內核 | |
|---|---|
| 控制器 | 酷睿? i7-6700 (8M緩存, 3.4/4.0 GHz, 65W TDP)* 酷睿? i5-6500 (6M 緩存, 3.2/3.6 GHz, 65W TDP)* 酷睿? i3-6100 (3M 緩存, 3.7 GHz, 51W TDP)* 奔騰? G4400 (3M 緩存, 2.4 GHz, 54W TDP)* 賽揚? G3900 (2M 緩存, 2.8 GHz, 51TDP)* 酷睿? i7-6700TE (8M 緩存, 2.4/3.4 GHz, 35W TDP) 酷睿? i5-6500TE (6M 緩存, 2.3/3.3 GHz, 35W TDP) 酷睿? i3-6100TE (4M 緩存, 2.7 GHz, 35W TDP) 奔騰? G4400TE (3M 緩存, 2.4 GHz, 35W TDP) 賽揚? G3900TE (2M 緩存, 2.3 GHz, 35W TDP) |
| 芯片組 | Intel? Q170 平臺控制器芯片 |
| 圖像 | 集成Intel? HD Graphics 530 (酷睿? i7/i5/i3) 集成 Intel? HD Graphics 510 (Pentium?) |
| 內存 | 兩個SODIMM內存插槽,高則可支持32 GB DDR4-2133 SDRAM |
| AMT | 支持Intel? AMT 11 |
| TPM | 支持TPM 2.0 |

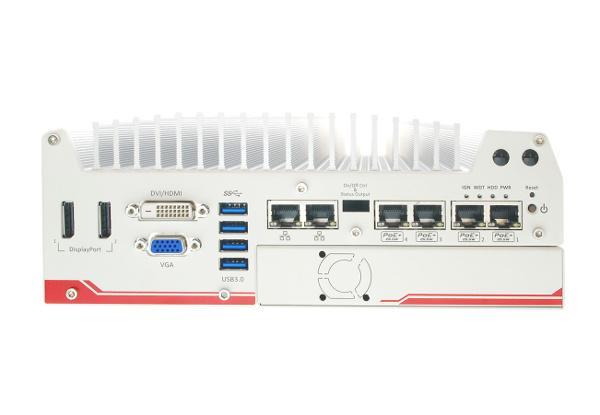

| 前面板接口 | |
|---|---|
| 網絡接口 | 2個千兆以太網口，芯片采用Intel? I219及I210 (Nuvo-5002E/P) 6個千兆以太網口，芯片采用Intel? I219及5個I210 (Nuvo-5006E/P) |
| PoE+ | 千兆網口3到6可選配支持IEEE 802.3at PoE+供電，共可提供80W功率 |
| USB | 4個USB 3.0口，經由XHCI控制器提供 4個USB2.0口 |
| 顯示接口 | 1路VGA + DVI-D接口 2路DisplayPort接口,支持4K2K分辨率 |

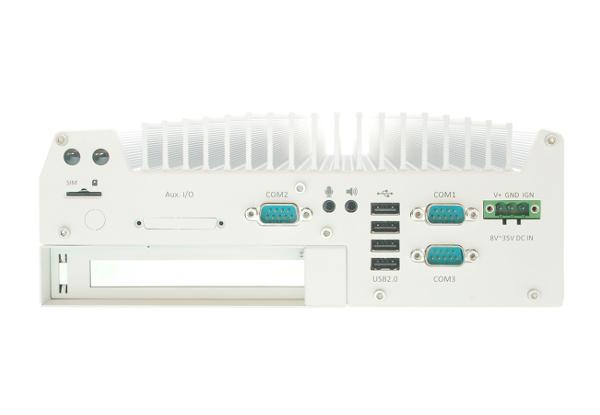

| 串口 | 2路RS-232/422/485串口(COM1 & COM3)，可由BIOS設置 1路RS-232串口(COM2) |
| 音頻接口 | 1路揚聲器輸出和1路麥克風輸入 |
| 存儲接口 | |
|---|---|
| SATA接口 | 內置2個SATA接口，可接2.5"硬盤/SSD |
| mSATA | 1個全長mSATA口(與mini-PCIe共用接插件) |
| 擴展總線 | |
|---|---|
| PCI/PCI Express | 通過擴展盒提供1個PCI插槽(Nuvo-5002P/5006P) 通過擴展盒提供1個3代PCIex16插槽(Nuvo-5002E/5006E) |
| Mini PCI-E | 1個mini PCI-E插槽，提供前面板可插拔的SIM卡槽 1個mini PCI-E插槽，提供內部插拔的SIM卡槽 (與mSATA共用接插件) |
| 可擴展I/O | 1路MezIO? 擴展接口，可接宸曜科技MezIO?模塊 |
| 電源 | |
|---|---|
| 直流輸入 | 3芯插拔式端子排，供8~35V直流輸入 |
| 遠端開關機 & 狀態輸出 |
1個10芯(2x5)接插件 提供遠程開關機控制及狀態輸出 |
| 機械規格 | |
| 尺寸 | 240毫米(寬) x 225毫米(深) x 90毫米(高) |
| 重量 | 4.4 Kg (含1個2.5"硬盤及DDR4 SO-DIMM內存) |
| 安裝 | 壁掛安裝(標配) 或 導軌安裝(選配) |
| 環境指標 | |
|---|---|
| 運行溫度 | CPU采用i7-6700TE, i5-6500TE, i3-6100TE, Pentium G4400TE (35W TDP) -25°C ~ 70°C ** CPU采用i7-6700, i5-6500, i3-6100 (65W/51W TDP) -25°C ~ 70°C */** (配置為35W模式) -25°C ~ 50°C */** (配置為65W/51W模式) |
| 存儲溫度 | -40°C ~ 85°C |
| 濕度 | 10%~90% , 無凝露 |
| 振動 | 運行狀態, 5 Grms, 5-500 Hz, 3 軸(采用SSD, 測試標準采用IEC60068-2-64) |
| 沖擊 | 運行狀態, 50 Grms, 半正弦曲線 11 毫秒時長 (采用SSD, 測試標準采用 IEC60068-2-27) |
| 電磁兼容(EMC) | CE/FCC Class A, 測試標準采用 EN 55022, EN55032 及 EN 55024 |
Nuvo-5002E
第六代 Intel英特爾? Skylake酷睿?無風扇工控機，含2個千兆網口，PCI Express擴展盒及MezIO?
Nuvo-5002P
第六代 Intel英特爾? Skylake酷睿?無風扇工控機，含2個千兆網口，PCI擴展盒及MezIO?
Nuvo-5006E
第六代 Intel英特爾? Skylake酷睿?無風扇工控機，含6個千兆網口，PCI Express擴展盒及MezIO?
Nuvo-5006P
第六代 Intel英特爾? Skylake酷睿?無風扇工控機，含6個千兆網口，PCI擴展盒及MezIO?
附件/選配件
DINRAIL-O
DIN-rail導軌安裝
Fankit-25
配置于單一擴展槽的風扇組件，尺寸 25x25x10毫米
PA-120W-OW
120W交流/直流電源適配器 20V/6A；18AWG/120cm；接線端子排，運行溫度：-30℃至 70℃
