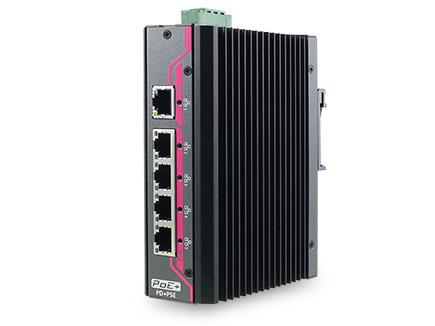

移動監控5口PoE供電千兆工業以太網交換機,可由PoE網口供電或直流供電
EDX-104系列是一款 PoE+非網管型交換機,結合了 IEEE 802.3at PSE/PD端口和可提供 IP50防護的無風扇外殼設計。配備五個千兆以太網端口可同時兼容 802.3 (10BASE-T),802.3u (100BASE-TX) 和 802.3ab (1000BASE-T)。提供 4個 802.3at PoE+端口,每個端口可支持高達25.5W供電。
雙電源輸入模式是 EDX-104系列區別于其他產品的獨到之處。不僅可以通過 1個 802.3at PoE+端口直接供電,也可以通過插入24/48v的直流電進行供電。這種雙電源輸入模式為機器的配置和安裝都提供了更大的靈活性,所有的連接都只需通過以太電纜。擁有 EMS 3級工業環境保護和寬溫 -25℃至 70℃無風扇設計的EDX-104系列,正是工業應用中理想而堅固的以太網交換機。
EDX-104系列是一款移動監控5口PoE供電非網管型交換機,支持5個10/100/1000 Mbps以太網接口,端口2-5可支持IEEE 802.3at POE+網絡供電。
EDX-104 | |
PoE標準 | IEEE 802.3at PSE (網口 2~5) IEEE 802.3at PD (網口 1) |
以太網標準 | IEEE 802.3用于 10BASE-T IEEE 802.3u 用于 100BASE-TX IEEE 802.3ab 用于1000BASE-T IEEE 802.3x 用于流量控制 |
網口數量 | 5網口, 1000/100/10 Mbs,自動協商 |
交換機規格 | MAC表容量:8192個條目 1MB幀緩沖存 可支持10KB巨幀 |
以太網連接器 | RJ45, PSE 電源輸出: V+/ V+/ V-/ V- 對應引腳 1/ 2/ 3/ 6(EDX-104J) |
電源輸入(通過供電設備) | 通過網口1 (RJ45),總功率25.5W |
電源輸入(通過端子) | 24/48VDC,通過3芯端子,總功率80W |
機械規格 | |
尺寸 | 40 毫米 (寬) x 92 毫米 (長) x139 毫米 (高) |
IP等級 | IP50 (EDX-104J) |
EMC | CE/FCC A類,測試標準參照EN 50022 和 EN55024 EN 50155 / 50121-3-2 |
EMS | EN 61000-4-2 , EN 61000-4-3,EN 61000-4-4 ,EN61000-4-5,EN 61000-4-6 ,EN 61000-4-8 (以上均為3級) |
工作溫度 | -25℃至 70℃* |
振動 | 運行, 5 Grms, 5-500 Hz, 3 軸, 參照IEC60068-2-64 |
沖擊 | 運行, 50 Grms, 半正弦曲線11毫秒時長, 參照IEC60068-2-27 |
重量 | 0.5 kg (EDX-104J) |

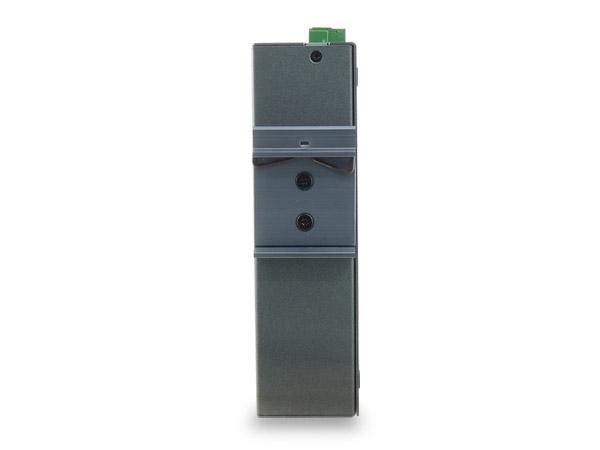

安裝方式 | DIN-rail 導軌安裝 |
EDX-104J | 5口IEEE 802.3at PoE供電千兆工業以太網交換機,可由PoE網口供電或直流供電,配有RJ-45以太網連接器和IP50等級防塵外殼 |
