4網口5GBASE-T以太網802.3at PoE+圖像采集卡
產品介紹
PCIe-PoE454at是一款工業級4網口5GBASE-T圖像采集卡,支持802.3at PoE+功能,適用于高級機器視覺應用。PCIe-PoE454at通過Marvell AQC111C 5GBASE-T以太網控制器,可為每個網口提供專用的5Gb/s以太網帶寬。不僅如此,它還可以向下兼容2.5G、1G、100M鏈路速度,以支持傳統以太網設備,并通過高性?xún)r(jià)比的Cat 5e以太網電纜進行數據傳輸,傳輸距離遠則可達100米,且不會降低帶寬。
尤其對機器視覺市場來說,5GBASE-T(或NBASE-T)是一種新興的技術。與千兆以太網口相比,配備了5GBASE-T以太網口的相機,擁有其5倍的以太網帶寬,因此可以支持更高的分辨率和幀率。PCIe-PoE454at在一個標準的半長PCIe卡尺寸規格中提供了高密度的4個5GbE接口。此外,還提供IEEE 802.3at PoE+ PSE功能,因此,客戶僅需使用一根以太網電纜就可以輕松為NBASE-T相機供電。
對于需要多個高分辨率5GBASE-T相機的機器視覺系統來說,PCIe-PoE454at是理想的圖像采集卡,能夠提供高接口密度,24/7全天候可靠運行,及不丟幀的前提下出色的數據傳輸能力。
PCIe-PoE454at | |
---|---|
接口總線 | 4-lanes,Gen3 PCI Express接口,符合PCI Express3.0規范 |
5G網口數量 | 4個5GBASE-T以太網口,網絡芯片采用4顆Marvell AQC111C,支持5G、2.5G、1G、100M鏈路速度 |
PoE供電能力 | 符合IEEE 802.3at-2009(PoE+),每個網口可提供25.5W電能 |
以太網連接器 | 4個RJ45連接器 |
線纜需求 | CAT-5e或CAT-6電纜,遠則可支持100米 |
電源需求 | 自PCIe金手指接口取電:大則可達5.5 A@12V(66W) 通過板載6芯PCIe電源連接器可提供大則可達8.5 A@12V(102W) |
EMC | CE A類,參照EN 55032/ 55035 FCC A類,參照FCC Part 15, Subpart B |
工作溫度 | 0℃ ~55℃,有風流 |
尺寸 | 167.7毫米(寬)x 111.2毫米(高) |

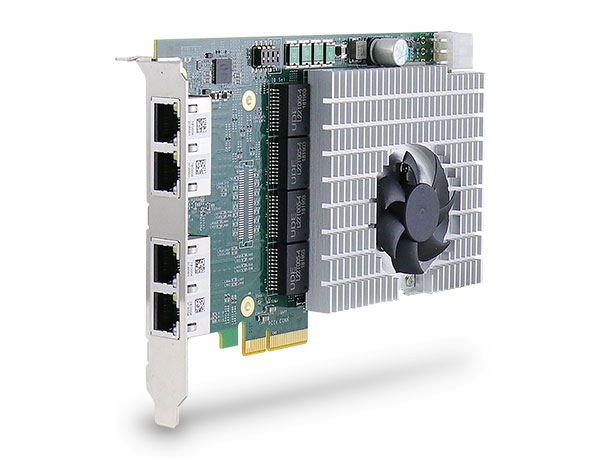

PCIe-PoE454at
4網口5GBASE-T以太網802.3at PoE+機器視覺圖像采集卡
