? ? ? ?受電弓監測系統通過對圖像進行處理分析,分析受電弓的健康狀況,并在任何監測參數達到設定閾值時發送警告和通知,以便及時采取應對措施,避免維修拆卸。
? ? ? ?

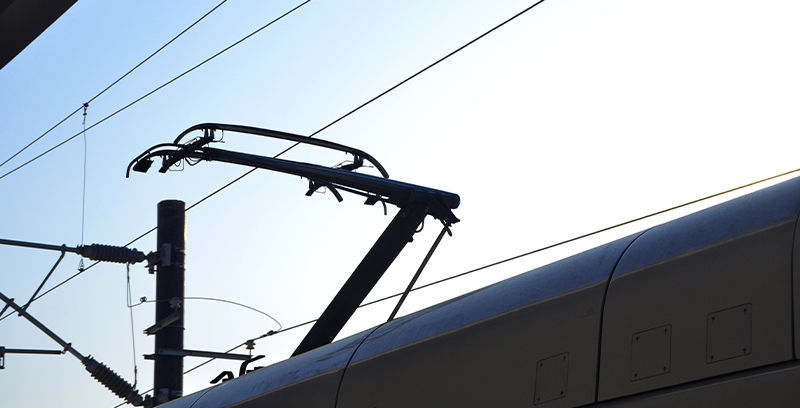

? ? ? ?電力機車的受電弓維護長期以來都是一項難題,受電弓是安裝在電力機車車頂上的部件,從接觸網導線上受取電流,并通過車頂母線向電力機車供電,在高架線纜向電力機車供電中起著重要的作用。然而,在車輛段定期進行的傳統人工檢測有時無法在受電弓出現明顯問題之前檢測出異常,而這些問題出現后可能會需要拆除高架線纜,從而帶來長時間的網絡延遲,高昂的維修費及嚴重的安全問題。因此,鐵路網運營商和基建商正在尋找可以實時監測受電弓狀態并能提前應對問題的技術解決方案。
? ? ? ?一家歐洲智能監測解決方案供應商基于立體視覺技術和人工智能技術設計了先進的受電弓監測系統(PCMS),以改進列車監測的運營決策。這一解決方案是一個軌旁系統,沿鐵路線部署檢測點,用于獲取通過檢測點的受電弓圖像。通過對圖像進行處理分析,系統能夠分析受電弓的健康狀況,并在任何監測參數達到設定閾值時發送警告和通知,以便及時采取應對措施,避免維修拆卸。

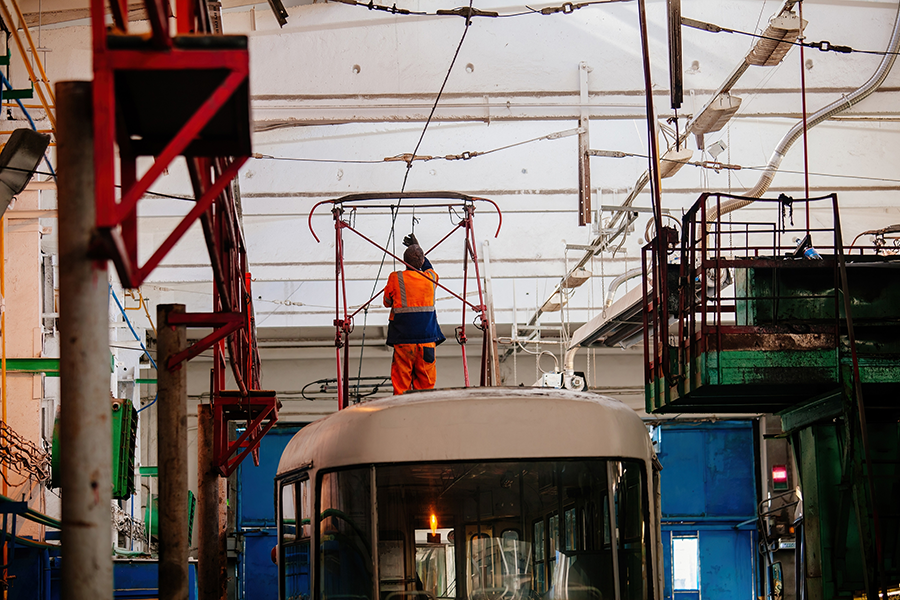

? ? ? 數據會實時上傳至云端,以供有權限的用戶訪問,并用于受電弓磨損趨勢的大數據分析(例如,碳滑板的歷史變化是受電弓磨損程度和壽命的重要指標),以便進行預測性維護和預防性維護。對于每輛列車來說,定期車輛段檢測可能是每10周才進行一次,然而軌旁實時監測系統可以在一次行駛中進行多次檢測,且整個檢測過程不需要列車停運。這款自動化實時監測系統減少了運維人員爬上車廂頂端進行人工檢測的次數,為他們提供了更安全的工作環境,并提供了優化維修計劃的工具。對于整體鐵路網運營來說,系統有助于降低基建的風險,提高運營效率,大大提升電力機車的利用率,推動鐵路邁向數字化和可持續的未來。鐵路環境戶外應用所需的出色強固性
? ? ? ?這類軌旁監測系統不僅要能夠經受住戶外環境的天氣考驗,更要能夠承受列車經過而引起的沖擊和振動,及高壓線路帶來的電磁干擾。嵌入式系統需擁有強固的設計以能夠減輕這些負面因素帶來的影響,確保日復一日的穩定運行。? ? ? ?鐵路環境非常嚴苛,系統必須具備相應的處理性能,用于處理3D圖像和運行AI分析,這就給計算平臺的設計帶來很大的挑戰,以應對散熱和其它可靠性問題。

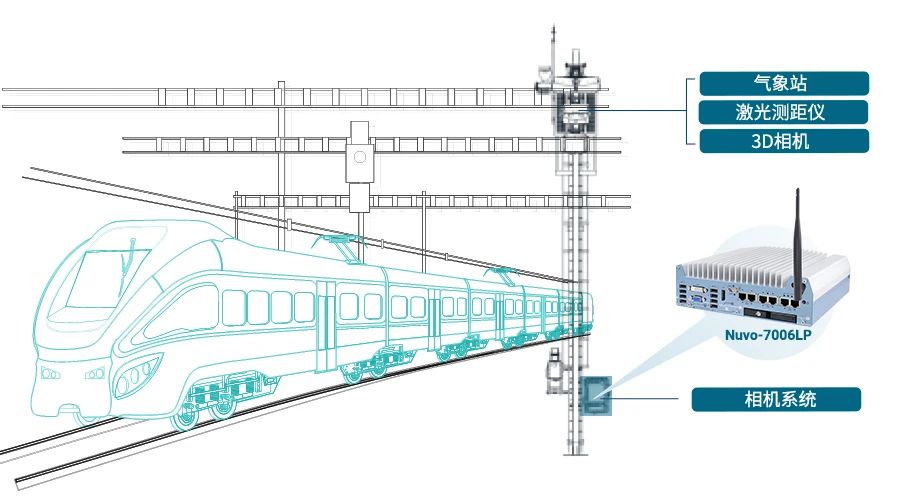

? ? ? ?3D受電弓監測系統由以下部分組成:1個收集氣象數據的氣象站,用于磨損預測數據模型;1個激光測距儀,通過發射低功率激光束以檢測通過列車的位置、速度和方向;1個先進的圖像采集系統,用于采集被監測受電弓左右兩側的特寫圖像,并獲取與之關聯的車廂ID。? ? ? ?受電弓監測系統的核心是Neousys宸曜科技的Nuvo-7000系列嵌入式計算平臺,提供了可連接至所有系統部件的I/O,以實現監測數據的采集,將立體相機采集的受電弓左右兩側圖像整合成準確的3D模型,并運行基于機器學習的算法,從而根據預定義的標準評估受電弓的狀態。

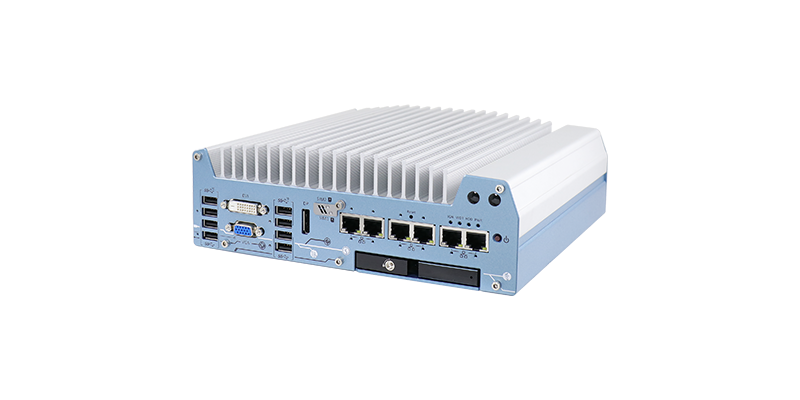

Neousys宸曜科技Nuvo-7006LP的優勢

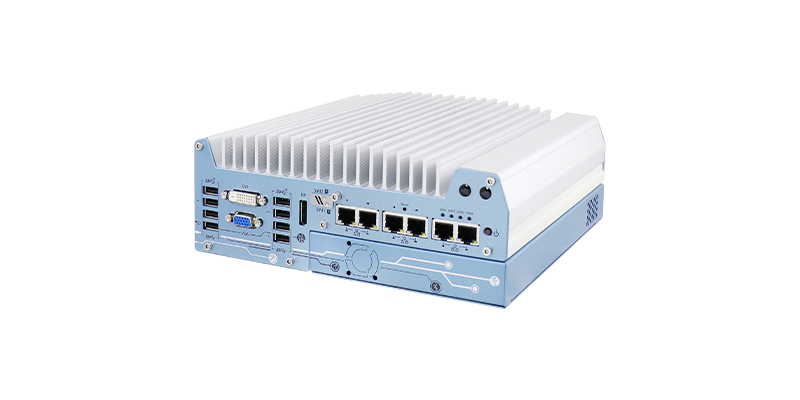

? ? ? Nuvo-7000系列是一款強固型嵌入式計算平臺,專為應對惡劣戶外環境應用而設計,支持-25°C to 70°C寬溫運行,并符合美軍標沖擊和振動認證(運行狀態,MIL-STD-810G),并符合CE/ FCC Class A電磁兼容性認證。? ? ? Nuvo-7006LP高性能邊緣計算人工智能平臺可提供出色的圖像處理能力,高存儲能力和高速數據及高速數據吞吐量用于3D圖像處理,同時還具備相應的出色算力用于運行基于機器學習的數據分析,是一款擁有高性價比的解決方案。? ? ? 多樣化和靈活的I/O配置滿足了系統與各部件連接需求,包括連接立體相機,與氣象站通信,還可以通過擴展卡擴展應用功能。
