您當前的位置:首頁> 產品中心 >工廠自動化

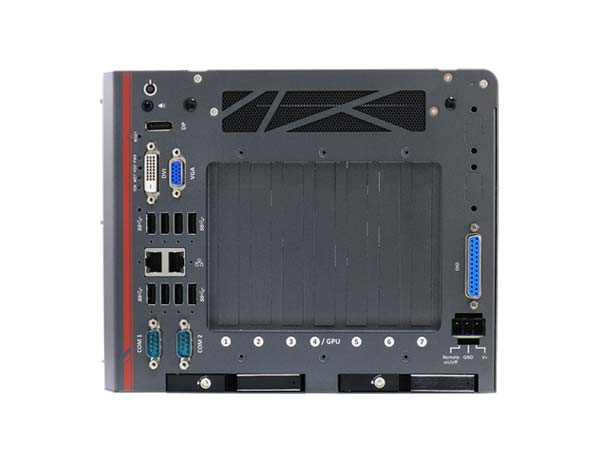

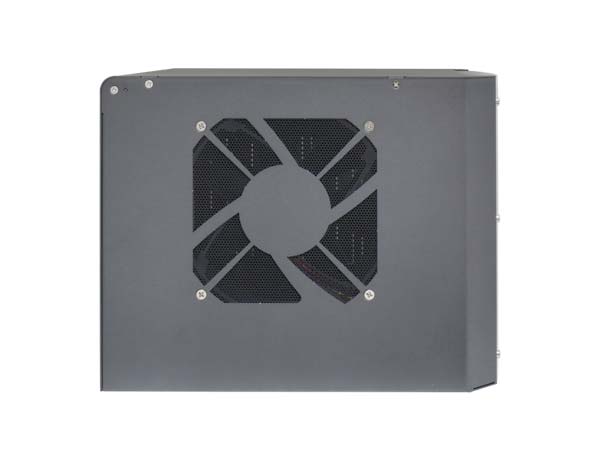

Nuvo-8034

第八/第九代英特爾?酷睿? i7 /i5/ i3 強固型嵌入式工控機,提供7個PCIe/ PCI擴展槽

  • 支持第八/ 第九代英特爾?酷睿? i7 /i5/ i3 LGA1151 CPU
  • 2個x16 PCIe,2個 x8 PCIe,以及3個PCI 插槽
  • 支持單張NVIDIA? GPU 圖形卡,高則可支持180W TDP
  • 8通道隔離的DI和8通道隔離的DO
  • 2個千兆以太網端口,帶鎖緊螺絲
  • 4個USB 3.1 Gen2端口和4個USB 3.1 Gen1端口,帶鎖緊螺絲
  • 2個位于前面板的可熱插拔2.5'' SATA 硬盤/ 固態盤,支持RAID 0/1
  • M.2 2280 M key NVMe (Gen3 x4) 用于快速存儲

概述

Nuvo-8034是新一代的嵌入式工控機,在相對緊湊的尺寸中提供了多達7個擴展槽。其中的4個是PCIe 插槽,分別為2個x16 PCIe 插槽(@Gen3,8通道),直接從CPU PEG引出,為GPU和高速I/O卡提供了高達8 GB/s;另外2個x8 PCIe 插槽(@ Gen3,4通道),從平臺控制中心(PCH) 引出,可接常規插卡。Nuvo-8034可支持1張180W的NVIDIA? GPU 圖形卡,以支持當下先進的人工智能應用。此外,Nuvo-8034還配備了三個PCI插槽可插傳統PCI卡,以支持傳統工業應用。

Nuvo-8034配備英特爾?第八代/ 第九代酷睿?處理器以及工作站等級的英特爾? C246 芯片組,提供了當今嵌入式工控機出色的處理能力。 得益于宸曜科技獨特的電源設計,Nuvo-8034 能應對多個PCIe 和PCI 擴展卡的同時工作產生的高功耗,并支持8~35V寬范圍直流輸入。系統配置了兩個2.5'' SAT 硬盤/ 固態盤,支持RAID 0/1;硬盤采用可熱插拔的硬盤托架并置于前面板,當安裝于機柜內時便于對硬盤進行維護。外部面板接口方面,Nuvo-8034為工業自動化應用提供了8通道的隔離DI和8通道的隔離DO,并為USB3 相機應用提供了8個USB 3.1 Gen1 / Gen2 端口,帶鎖緊螺絲孔。

Nuvo-8034擁有豐富的I/O接口和靈活的7擴展槽PCIe /PCI 擴展能力,是全能型的強固嵌入式解決方案,可適用于各種工業應用,如機器視覺,工業自動化和數據分析。


產品規格

系統內核
控制器 支持英特爾? 至強? E 系列或第八/ 第九代酷睿? CPU(LGA1151 socket)
英特爾? 至強? 處理器E-2176G/ E-2124G/ E-2278GE/ E-2278GEL
英特爾? 酷睿? i7-9700E/ i7-9700TE/ i7-8700/ i7-8700T
英特爾? 酷睿? i5-9500E/ i5-9500TE/ i5-8500/ i5-8500T
英特爾? 酷睿? i3-9100E/ i3-9100TE/ i3-8100/ i3-8100T
芯片組 英特爾? C246 平臺控制器Hub
圖像 通過x16 (@ x8 signals) PEG 端口可接獨立的 GPU或集成英特爾? UHD graphics 630
內存 SODIMM 內存插槽,高則可支持128 GB ECC/ non-ECC DDR4 2133 SDRAM
AMT 支持AMT 12.0
TPM 支持TPM 2.0
面板接口
以太網 1個采用英特爾? I219-LM 芯片的千兆網口,帶鎖緊螺絲
1個采用英特爾? I210-IT 芯片的千兆網口,帶鎖緊螺絲
顯示接口 1個VGA 接口,分辨率高則支持1920 x 1200
1個DVI-D 接口,分辨率高則支持1920 x 1200
1個DisplayPort,分辨率高則支持4096 x 2304
串口 2路RS-232/422/485 串口(COM1 /COM2),可由BIOS 設置
2路RS-232 串口(COM3 /COM4)(可選配)
USB 3.1 4個USB 3.1 Gen2 (10 Gbps) 接口,帶鎖緊螺絲
4個USB 3.1 Gen1 (5 Gbps) 接口,帶鎖緊螺絲
USB 2.0 1個USB 2.0 接口(內部使用)
隔離DIO 8通道隔離的DI和8通道隔離的DO
音頻接口 1路3.5mm 麥克風輸入和揚聲器輸出
存儲接口
SATA 硬盤 2個可熱插拔的2.5'' SATA 硬盤/ 固態盤,支持RAID 0/1
M.2 1個M.2 2280 M key 插槽(PCIe Gen3 x4),支持NVMe SSD或英特爾? 傲騰內存加速器(Optane Memory)技術
mSATA 2個全長mSATA 接口(與mini-PCIe 共用接插件)





內部擴展總線
PCI/PCI Express 2個PCIe x16 插槽@Gen3, 8-lanes
2個PCIe x8 插槽@Gen3, 4-lanes
PCI 3個33MHz/ 32-bit 5V PCI 插槽
M.2 1個M.2 2242 B key 支持雙SIM卡模式和選定的M.2 LTE模塊
mini-PCIe 1個全長mini PCI Express 插槽,內置SIM 插槽(與mSATA 共用接插件)
電源
直流輸入 1個3芯插拔式端子排,供8~35V直流輸入
遠程控制 1個3芯插拔式端子排用于遠程控制
機械規格
尺寸 259 毫米( 寬) x 280 毫米( 深) x 198 毫米( 高)
重量 7kg
安裝方式 壁掛安裝
環境指標
工作溫度 -25°C ~ 60°C 寬溫范圍下,CPU和GPU能夠100%負載運行
存儲溫度 -40°C ~ 85°C
濕度 10% ~ 90% , 無凝露
振動 運行狀態,參照MIL-STD-810G, Method 514.6, Category 4
沖擊 運行狀態,參照MIL-STD-810G, Method 516.6, Procedure I, Table 516.6-II
EMC CE/FCC A類,測試標準采用EN 55032 & EN 55024









訂購信息

Nuvo-8034 Intel? 9th/ 8th-Gen Core? i7/ i5/ i3 embedded computer with 2x PCIe x16(@ x8 signals), 2x PCIe x8(@ x4 signals) and 3x PCI slots

可選配件


PA-160W-OW

160W 交流/ 直流電源適配器20V/8A;18AWGx4C/120cm, 接線端子排,運行溫度:-30℃至70℃

PA-280W-ET2

280W 交流/ 直流電源適配器24V/11.67A;18AWG/120cm; 接線端子排,運行溫度:-30℃至70℃

PA-480W-DIN

480W 交流/ 直流電源適配器(SDR-480-24) DIN-rail 導軌安裝, 24V 20A, 90~264V 交流電/127~370V 直流電, 接線端子排,運行溫度:-20℃至70℃

Cbl-IDC210F-DB9M-20CM

10Pin 母頭到DB9 公頭線纜,長度:20CM
