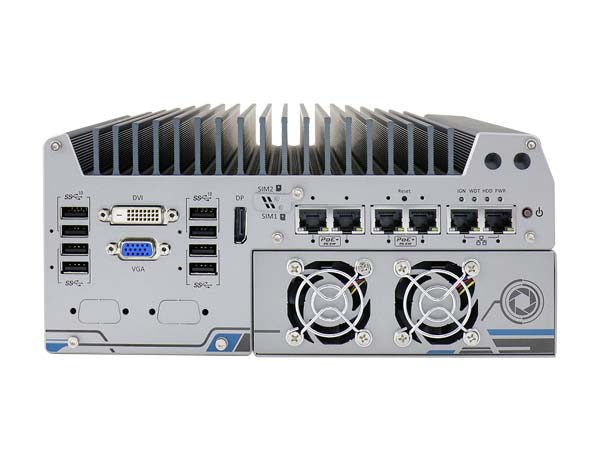

第八/ 第九代英特爾? 酷睿?全方位機器視覺控制系統，配備機器視覺專用I/O，實時控制和GPU 計算
產品介紹
? ? ? ?Nuvis-7306RT 系列是一款強大的全方位機器視覺控制系統，融合了機器視覺應用所需的各種功能。Nuvis-7306RT 支持第八/ 第九代英特爾? 酷睿? i7/ i5，為圖像處理帶來了十分強大的算力。
? ? ? ?Nuvis-7306RT 集成了恒流光源控制器，隔離的12V 相機觸發，用于位置信息的編碼器輸入以及用于連接傳感器/ 伺服控制的DIO。得益于宸曜科技先進的MCU 架構和DTIO/ NuMCU 固件，Nuvis-7306RT 能夠克服傳感器輸入和觸發輸出之間的延遲，以確保精確度達微秒級的實時I/O 控制，從而實現基于時間或位置觸發的圖像精準捕獲。
? ? ? 在基于深度學習的機器視覺應用方面，Nuvis-7306RT 可以支持一張NVIDIA? 120W TDP GPU，以充分利用先進的目標檢測/ 分類神經網絡模型。內置的機器視覺專用I/O 和出色的性能使得Nuvis-7306RT 成為理想的全方位機器視覺控制系統。
| 控制器 | |
|---|---|
| 控制器 | 采用第八/ 第九代英特爾? Coffee Lake CPU (LGA1151 插槽, 65W/ 35W TDP) - 英特爾? 酷睿? i7-9700E/ i7-9700TE/ i7-8700/ i7-8700T - 英特爾? 酷睿? i5-9500E/ i5-9500TE/ i5-8500/ i5-8500T |
| 芯片組 | 英特爾? Q370 平臺控制器芯片 |
| 圖像 | 集成英特爾? UHD 630 圖像控制器 |
| 內存 | 2個SO-DIMM 插槽，高則可支持 64 GB DDR4 2666/ 2400 SDRAM |
| AMT | 支持 AMT 12.0 |
| TPM | 支持 TPM 2.0 |
| 機器視覺用I/O | |
| LED 光源控制器 | 4通道LED 光源控制器輸出, 支持 - 恒流模式 ( 每通道高則可支持2 A，100kHz 調光控制) - 恒壓模式 (24 伏直流，100 kHz 調光控制) |
| 相機觸發 | 4通道相機觸發輸出 ( 隔離的12V 直流輸出) |
| 編碼器輸入 | 1通道正交編碼器輸入(A/B/Z) |
| 隔離數字輸出 | 4 通道隔離高速數字輸出( < 2 us 過渡時間，供觸發/PWM 使用) 4 通道隔離高電流數字輸出 ( 額定電流高達500mA) |
| 隔離數字輸入 | 8 通道隔離高速數字輸入 ( < 2 us 過渡時間) |
| 實時I/O控制 | 宸曜微控制器MCU 技術，通過先進的DTIO V2 和NuMCU實現實時I/O 控制 |
| 通用接口 | |
| 以太網 | 6個千兆以太網口，1 個采用英特爾? I219，5 個采用I210 芯片 |
| PoE+ | 4個IEEE 802.3at(25.5W)PoE+ 供電，采用英特爾?I210，接RJ45接插件 |
| USB | 4個USB 3.1 Gen2 (10 Gbps) 接口 4個USB 3.1 Gen1 (5 Gbps) 接口 1個USB2.0 接口（內部使用） |
| 顯示接口 | 1個VGA 接口，分辨率高則可支持1920 x 1200 1個DVI-D 接口，分辨率高則可支持1920 x 1200 1個DisplayPort 接口，分辨率高則可支持4096 x 2304 |
| 串口 | 2個RS-232/422/485 串口(COM1/ COM2)，可由BIOS 設置 2個RS-232 串口，(COM3/ COM4) |
| 音頻接口 | 1 路3.5mm 麥克風輸入和揚聲器輸出 |
| 存儲接口 | |
|---|---|
| SATA 硬盤/固態盤 | 內置2個SATA口，可接 2.5'' 硬盤/ 固態盤，支持 RAID 0/1 |
| M.2 | 1個 M.2 2280 M key 插槽 (PCIe Gen3 x4)，支持NVMe SSD或英特爾? 傲騰內存加速器(Optane memory) 技術 |
| mSATA | 1個全長 mSATA 口 ( 與mini-PCIe 共用接插件) |
| 擴展總線 | |
| PCI Express | 通過擴展盒提供2 個PCIe x16 插槽@ Gen3, 8-lane PCIe 信號，可支持 - 120W NVIDIA? GPU 圖形卡 - COTS CameraLink 和 CoaXPress 相機接口卡 |
| Mini PCI-E | 1個全長mini PCIe 插槽，提供內部插拔的SIM 卡槽( 與mSATA 共用接插件) |
| M.2 | 1個M.2 2242 B key 插槽，提供2 個前面板可插拔的SIM 卡槽配合M.2 LTE 模塊可支持雙SIM 模式 |
| 電源 | |
| 直流輸入 | 1個3 芯插拔式端子排，供8~35V 直流輸入 |
| 遠端控制和狀態輸出 | 1個3 芯插拔式端子排，用于遠程控制和PWR LED 輸出 |
| 機械規格 | |
| 尺寸 | 240 毫米 (寬) x 225 毫米 (深) x 111 毫米 (高) |
| 重量 | 3.7 kg |
| 安裝方式 | 壁掛安裝 |
| 環境指標 | |
| 工作溫度 | 采用35W CPU 和NVIDIA? 120W GPU -25℃ ~ 60℃ ** 采用65W CPU 和NVIDIA? 120W GPU -25℃ ~ 60℃ **/*** ( 配置為 35W TDP mode) |
| 存儲溫度 | -40°C ~85°C |
| 濕度 | 10%~90%, 無凝露 |
| 振動 | 運行狀態, 標準參照MIL-STD-810G, Method 514.6, Category 4 |
| 沖擊 | 運行狀態, 標準參照MIL-STD-810G, Method 516.6, Procedure I, Table 516.6-II |
| EMC | CE/FCC A 類, 測試標準采用 EN 55032 & EN 55024 |
■ Date last revised: Feb. 5, 2021* 想要在65W CPU 配置下運行i7-9700E 和i7-8700，工作溫度高則不可超過50℃，且如果長時間持續負載運行可能出現熱節流。用戶可以在BIOS 中設置CPU 功率限制，以獲得更高的操作溫度。
*** 想要在零下溫度運行，需要寬溫硬盤或固態硬盤。
Nuvis-7306RT-DTIO
第八/ 第九代英特爾? 酷睿?全方位機器視覺控制系統，配備機器視覺專用I/O，通過DTIO V2 進行實時控制和支持GPU 運算
Nuvis-7306RT-NuMCU
第八/ 第九代英特爾? 酷睿?全方位機器視覺控制系統，配備機器視覺專用I/O，通過NuMCU 進行實時控制和支持GPU 運算
可選配件
PA-280W-ET2
280W 交流/直流電源適配器；24V/11.67A；6AWG/100cm，接線端子排，運行溫度： -30℃至60℃
PA-480W-DIN
480W 交流/直流電源適配器，DIN-rail 導軌安裝；24V/20A；90~264VAC/ 127~370VDC，接線端子排，運行溫度： -20℃至70℃
