第八/第九代英特爾?酷睿?i7/ i5/ i3強固型嵌入式工控機， 多則可提供5個PCIe/ PCI插槽
產品介紹

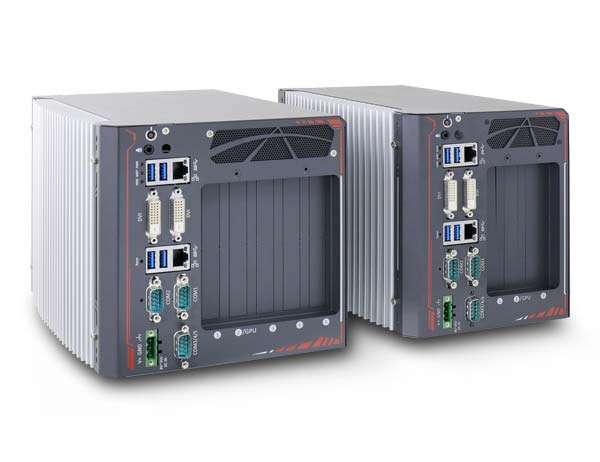

? ? ? ?Nuvo-8000系列是具有高性價比的無風扇嵌入式智能系統，多則可支持5個擴展槽，可替代您原先笨重的壁掛式或機架式安裝工控機。Nuvo-8000配備了搭載H310芯片組的第八/第九代英特爾?酷睿?臺式機處理器，能提供與傳統工控機相同的算力，而其機箱尺寸卻比傳統工控機緊湊很多，價格也便宜很多。

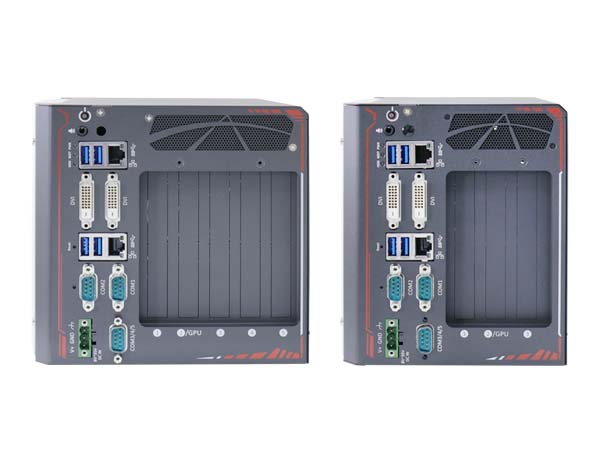

? ? ? Nuvo-8000系列下?lián)碛?個產品型號，分別對應了不同的擴展配置。不論是緊湊的3個PCIe擴展槽，還是5個擴展槽（配多則3個PCIe擴展槽或多則4個PCI擴展槽），用戶都可以根據自己的需求選擇適合其工業自動化或機器視覺應用的工控機。Nuvo-8000前面板I/O端口包括，2個千兆以太網口，4個USB 3.1 Gen1和5個串口，這種前面板出線設計使得機箱在壁掛安裝或被安裝在一個狹小的箱體內時，也能輕松訪問接口。在存儲方面，Nuvo-8000系列擁有2個2.5” SATA SSD/ HDD和1個mSATA插槽，可支持各種存儲設備。Nuvo-8000還可支持1個125W NVIDIA? GPU，為深度學習應用提供TFLOPS算力。
? ? ? Nuvo-8000系列是為滿足工業應用需求而設計。Nuvo-8000系列保留了傳統工控機的擴展功能，并以超緊湊的外形和工業級可靠性滿足各種應用需求。
| Nuvo-8003 | Nuvo-8023 | Nuvo-8032 | Nuvo-8041 | |
| 系統內核 | ||||
|---|---|---|---|---|
| 控制器 | 支持英特爾? 第八/ 第九代酷睿? CPU (LGA1151 socket) - 英特爾? 酷睿? i7-9700TE/ i7-8700*/ i7-8700T - 英特爾? 酷睿? i5-9500TE/ i5-8500*/ i5-8500T - 英特爾? 酷睿?i3-9100TE/ i3-8100*/ i3-8100T -英特爾? 奔騰? G5400T (4M Cache, 3.1GHz, 35W TDP) -英特爾? 賽揚? G4900T (2M Cache, 2.9GhHz, 35W TDP) |
|||
| 芯片組 | 英特爾? H310平臺控制器Hub | |||
| 圖像 | 集成英特爾? UHD Graphics 630 或通過x16 PEG端口可接獨立的125W GPU |
|||
| 內存 | 1個SODIMM 插槽，高則可支持32 GB DDR4 2666 SDRAM | |||
| 面板接口 | ||||
| 以太網 | 1個采用英特爾? I219-LM 芯片的千兆以太網口 1個采用英特爾? I210-IT芯片的千兆以太網口 |
|||
| 顯示接口 | 2個DVI-D連接器，每個接口分辨率高則可支持1920x1200 | |||
| 串口 | 1路RS-232/ 422/ 485串口(COM1)，可由BIOS設置 1路RS-422/ 485串口(COM2)，可由BIOS設置 3個3線RS-232串口 (COM3/ COM4/ COM5) |
|||
| USB | 4個USB 3.1 Gen1 (5 Gbps) 接口 1個USB 2.0接口，通過A型連接器連接（內部） 2個USB 2.0接口（內部），采用2x8針式接插件 |
|||
| 音頻接口 | 1個3.5 mm麥克風輸入和揚聲器輸出 | |||
| 存儲接口 | ||||
| SATA硬盤 | 2個內部的SATA接口，可用于 2.5” 硬盤/固態盤安裝 | |||
| mSATA | 1個全長的mSATA 接口（與mini-PCIe共用接插件） | |||
| Nuvo-8003 | Nuvo-8023 | Nuvo-8032 | Nuvo-8041 | |
| 擴展總線 | ||||
|---|---|---|---|---|
| PCI/PCI Express |
1x PCIe x16插槽?@Gen3, 16-lanes 1x PCIe x8插槽?@Gen2, 4-lanes 1x PCIe x4插槽?@Gen2, 1-lane |
1x PCIe x16插槽?@Gen3, 16-lanes 1x PCIe x4插槽?@Gen2, 2-lanes 1x PCIe x4插槽?@Gen2, 1-lane |
1x PCIe x16插槽?@Gen3, 16-lanes 1x PCIe x8插槽?@Gen2, 4-lanes |
1x PCIe x16插槽?@Gen3, 16-lanes |
| PCI | - | 2x 33MHz/ 32-bit 5V PCI插槽 | 3x 33MHz/ 32-bit 5V PCI插槽 | 4x 33MHz/ 32-bit 5V PCI插槽 |
| mSATA | 1個全長的mSATA插槽（與USB 2.0信號共用） | |||
| 電源 | ||||
| 直流輸入 | 1個3芯插拔式端子排，供8~35V直流輸入 | |||
| 機械規格 | ||||
| 尺寸 | 154毫米( 寬) x 235毫米( 深) x 174毫米( 高) | 185毫米( 寬) x 235毫米( 深) x 174毫米( 高) | ||
| 重量 | 3 Kg | 3.6 Kg | ||
| 安裝方式 | 壁掛安裝（標配） DIN-Rail導軌安裝（選配） 上架安裝（選配） |
|||
| 環境指標 | ||||
| 工作溫度 | -25°C ~ 60°C | |||
| 存儲溫度 | -40°C ~ 85°C | |||
| 濕度 | 10%~90%，無凝露 | |||
| EMC | CE/FCC類，測試標準采用EN55032 & EN55035 | |||
■ 最后修改日期：2020年10月5日* 由于散熱限制，默認情況下，65W CPU配置為以35W模式運行。
Nuvo-8003
第八/第九代英特爾?酷睿?i7/ i5/ i3強固型無風扇嵌入式工控機，提供3個PCIe擴展插槽
Nuvo-8023
第八/第九代英特爾?酷睿?i7/ i5/ i3強固型無風扇嵌入式工控機，提供3個PCIe和2個PCI擴展插槽
Nuvo-8032
第八/第九代英特爾?酷睿?i7/ i5/ i3強固型無風扇嵌入式工控機，提供2個PCIe和3個PCI擴展插槽
Nuvo-8041
第八/第九代英特爾?酷睿?i7/ i5/ i3強固型無風扇嵌入式工控機，提供1個PCIe和4個PCI擴展插槽
可選配件
PA-120W-OW
120W 交流/ 直流電源適配器20V/6A；18AWG/120cm, 接線端子排，運行溫度：-30℃至70℃
PA-160W-OW
160W 交流/ 直流電源適配器20V/8A；18AWGx4C/120cm, 接線端子排，運行溫度：-30℃至70℃
PA-280W-ET2
280W 交流/ 直流電源適配器24V/11.67A；18AWG/120cm; 接線端子排，運行溫度：-30℃至70℃
Fankit-92
風扇組件，92x92x25毫米
Rmkit-Nuvo6000
機架安裝組件，可用于Nuvo-6000/ 8000系列
